供氣系統
Gas supply system
實驗室氣體管道工程主要是為實驗室選用的分析設備提供量值和壓力穩定的標準氣體，保證其儲備和使用的安全性。保障實驗室操作人員在實驗中免受有毒有害氣體的侵害。按照國標要求應該將所用全部氣體存放于獨立儲氣間，并實現集中輸送，組成中中央供氣系統。
|
實驗室氣體管路工程主要材質為不銹鋼電解無縫鋼管，所有氣體管路的連接采用無縫焊接方式，管路最好安裝在天花板下方，沿著墻壁來進行布局，便于檢查和維修，實驗室氣體管道工程采用集中供氣有以下優點: 1.保持氣體純度：專用氣瓶均配有沖洗閥，以排除每次更換氣瓶時引入的雜質，確保了管路終端氣體的純度。 2.不間斷氣體供應：氣路控制系統可以手動或自動方式在氣瓶之間進行切換，以保證氣體的連續供給。 3.低壓警示：當氣壓低于警報限時，報警裝置可自動啟動報警。 4.氣體壓力穩定：系統采用兩級減壓（一級由供氣控制系統調節，二級由使用點的控制閥調節）方式供氣,可得到非常穩定的壓力。 5.高效率：通過供氣控制系統，可充分使用鋼瓶中的氣體，減少殘余余量，降低用氣成本。 6.操作簡便：所有氣瓶均集中在同一位置，減少了搬運安裝等操作，更節約時間及成本費用。 7.減少氣瓶的租金：采用中央供氣系統，可減少對氣瓶數量的要求，從而節省氣瓶的租用和購買成本。 8.減少分子篩損耗：控制氣體純度可有效的減少數派對分子篩的使用量。 |
|
設計依據技術規范： GB50235-2010《工業金屬管道工程施工及驗收規范》 GB50236-2011《現場設備、工業管道焊接工程施工及驗收規范》 JGJ91-93《科學試驗室建筑設計規范》 GB50016-2006《建筑設計防火規范》 GB50029-2003《壓縮空氣站設計規范》 GB50177-2005《氫氣站設計規范》 《壓力管道安全管理與監察規定》 SH3063-1999《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 研究所試驗室現有條件要求及其他相應標準規范 |
|
|

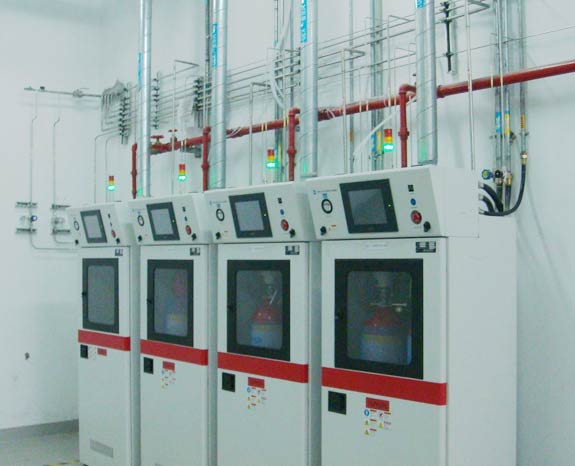

鋼瓶間設計說明： 采用半自動切換系統，保證不間斷供氣。確保實驗的連續性。 采用多瓶供氣，保證用氣量。 氣瓶集中擺放，方便換瓶等操作。 無氣瓶在實驗室內，節省空間，消除危險源。 安裝有安全閥，保證使用安全。 有氮?dú)獯祾吖δ?，和排空功能，保證用氣純度。 有低壓報警功能，當鋼瓶沒氣時可提醒用戶換氣。 可燃?xì)怏w設計有 PLC 控制系統，可以實現可燃?xì)怏w報警器與緊急切斷與風機聯動。保證氣體純度。 不同氣體采用不同材質，保證氣體純度。 根據氣體種類采用不同連接方式 高壓部分采用高壓閥門控制保證用氣安全 |
|

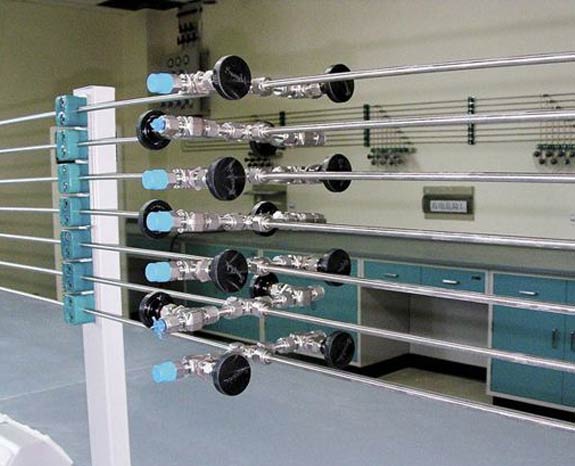

管道井說明 ： 所有連接管線采用數碼焊接技術，保證使用安全。 所有氣體管路都由高質量的銅管或不銹鋼管（BA 級）組成。 可燃性氣體在管道井安裝有阻火器，提高安全系數。 氫氣，乙炔設計氣動控制閥門與 PLC 聯動。 根據不同的用氣量，選用不同尺寸管線。 氣體管路支架間隔不大于 1.5 米。根據內徑最小的氣體管路確定支撐距離。 |
|
|

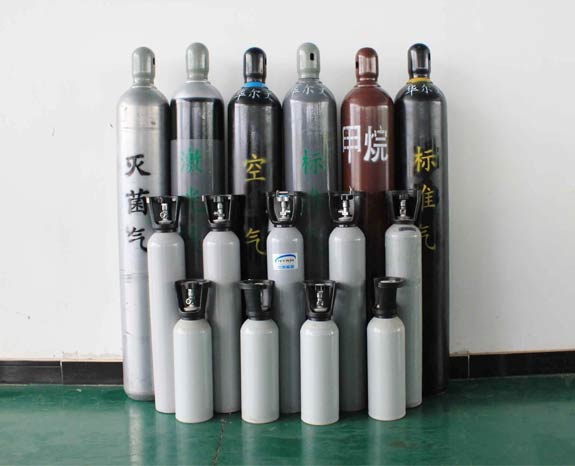

實驗室常用氣體： --氬氣:Argon(Ar) --氧氣:Oxygen(O2) --乙炔氣:Acetylene(C2H2) --一氧化二氮:Nitrous oxide(N2O) --氦氣:Helium(He) --氫氣:Hydrogen(H2) --甲烷氣:Methane(CH4) --壓縮空氣:Compress Air(CA) |
|
實驗室常用儀器： --氣相色譜儀：氮?dú)?、氦氣和氬氣用作載氣，氫氣用于火焰檢測器的燃?xì)? --質譜儀：高純氬氣和氮?dú)庥米鞔祾邭饣蚺鲎矚? --原子吸收儀：乙炔，氧氣或者一氧化二氮用作助燃?xì)? --氣質聯用儀：氦氣做載氣，三重四級桿質譜的碰撞氣體是氮?dú)夂秃? --液相色譜儀：蒸發光散射檢測器用氮?dú)? --原子熒光室：氬氣、液化氣作燃?xì)? --氮吹儀：氮?dú)? |
|
