信息摘要:
實驗室通風系統工程及施工要點在實驗室的設計和建設過程中,通風系統是規模較大,影響較深的系統之一。通風系統的完善與否直接關系到實驗室的整體環境…
實驗室通風系統工程及施工要點
在實驗室的設計和建設過程中,通風系統是規模較大,影響較深的系統之一。通風系統的完善與否直接關系到實驗室的整體環境、實驗人員的健康安全以及實驗室儀器設備的整體使用壽命,是實驗室中不可缺少的系統。

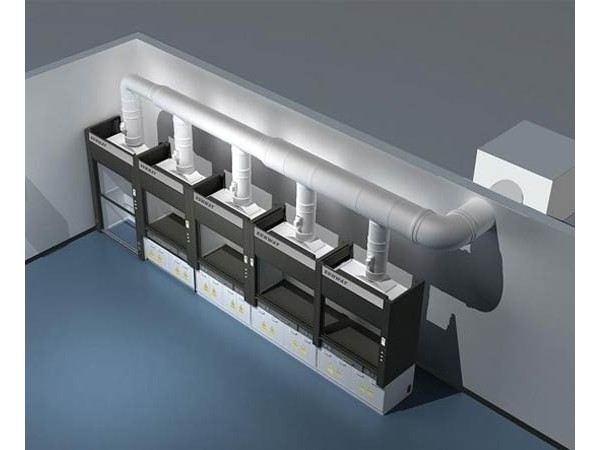

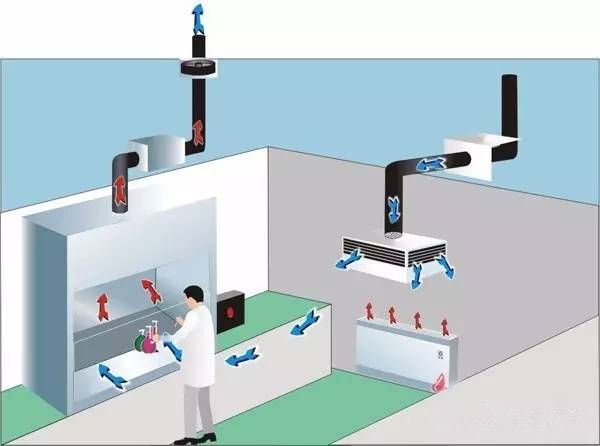

實驗室內的通風主要可以分為兩種及整體通風和局部排風。局部排風即是在有污染物產生的附近安裝排風設備,在有害物質產生都第一時間排出實驗室。此方法可以去除大部分的有害物質且所需風量 較小,可以有效的節約企業的咨詢,排風效果好。是目前實驗室中常用的排風方法。整體排風是指將實驗室中的整體環境進行換氣處理。在一些實驗室中不適合局部排風或者局部排風不能滿足實驗室整體需求時會采用整體通風。
一、通風系統整體規劃
根據實驗樓的特點結合實驗室性質的具體要求對實驗室內部進行 合理的規劃建設布局。通風布局需要結合實驗室內部的水電氣路的設計以及實驗室的整體空間要求,從而設計管道的整體布局,結合管道要求,配置不同功率的通風機,從而保證實驗室內部的有害氣體全部有效合理的排出實驗室。
1、實驗室排氣系統的目標:安全、環保、低能耗、舒適;
2、實驗室通風系統控制方案:CAV定風量系統、雙穩態控制、VAV變風量控制系統
為了避免實驗過程中產生的廢氣回流至實驗室中,實驗室中需要保持微負壓。但是如果實驗室中的負壓過大,也會存在一些問題。會對長期在實驗室中工作的人造成嚴重的身心傷害中,造成實驗工作環境的壓抑等。因此需要合理、科學的設計通風系統的方案,低噪音,易于操作保持一定的微負壓,溫濕度平衡等,從而確保實驗室環境的舒適、安全。
二、設置標準
符合國家對于實驗室通風的相關規定。符合設計安裝、驗收、質量等規范,保障實驗室的安全。如符合《通風與空調工程質量檢驗評定標準》、《壓縮機、風扇、泵安裝工程施工及驗收規范》、《大氣污染物綜合排放標準》等標準。
三、設計原則
1、根據建筑物的結構特點,風軸在附近開啟,排氣和供氣系統分開。管道線路盡量做到短、平、直等特點,以降低系統電阻,降低實驗室的噪音和節約企業的資源。
2、保證實驗室內外的壓差平衡,寶石室內微負壓-5Pa~-10Pa的負壓,避免有害氣體回流至實驗室中,影響實驗室的環境及實驗人員的健康。
3、綜合考慮各種因素,使用少投資、穩定運行、低運行成本、成熟運行效果良好;
4、所選工藝必須符合現場條件,布局簡單緊湊,占地少,占地少,便于生產操作,維護和維修;
5、非標設備應符合國家或行業相關規范,并保證性能穩定。、看起來很漂亮;6、充分考慮設計中的噪音、氣味,防止二次污染的發生,不對周圍環境造成新的污染;
四、設計參數
1、管道風速為6-8m / s,管道風速為8~14m / s;
2、通風設備設計昂貴:通風柜面風速保持在0.3~0.7m / s,根據實驗的性質做具體的調整。
3、換氣次數:在實驗室中需要保證一定的換氣次數,通常情況下化學實驗室的通風換氣次數需要保證在6——12次每小時。如果實驗室中會有有毒有害氣體產生時則需要更多的換氣次數。
4、通風系統使用的終端噪音不大于60分貝。
五、實驗室通風系統設計方法
實驗室通風系統對設備有一定的標準和要求。除設備因素外,實驗室通風和空調系統的設計應考慮以下主要因素:
1、確保實驗室的安全,確保一定的通風次數;
2、解決實驗室通風系統負壓的設計和系統控制;
3、在滿足換氣次數和新鮮空氣的條件下控制能耗;
4、系統穩定可控。
